Cardankoppelingen zijn mechanische verbindingen die krachtoverbrenging mogelijk maken tussen twee assen die niet perfect uitgelijnd zijn. Ze bestaan uit kruisvormige gewrichten die rotatie kunnen overdragen terwijl ze beweging in verschillende richtingen toestaan. Deze flexibele koppelingen vind je in vrachtwagens, industriële machines, bouwmachines en andere zware voertuigen. Ze zorgen ervoor dat de motor zijn kracht kan overdragen naar de wielen of werktuigen, ook wanneer de aandrijfas beweegt door terreinomstandigheden of belasting.
Hoe werkt een cardankoppeling eigenlijk?

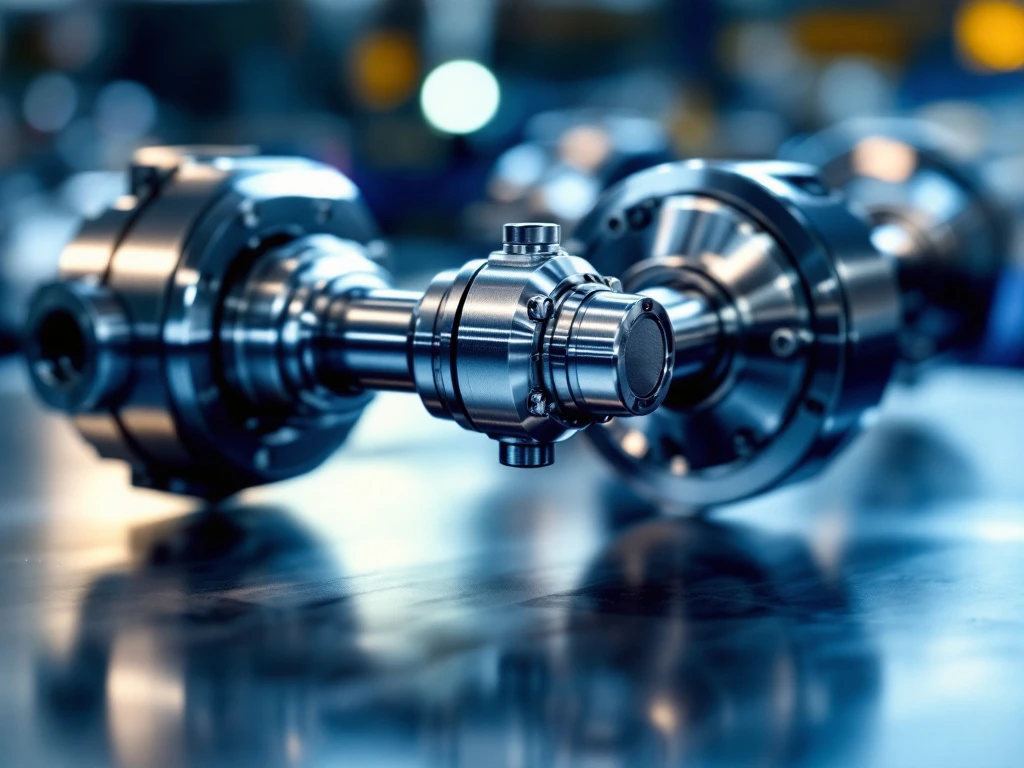

Een cardankoppeling werkt door middel van een kruisvormig gewricht dat twee vorken met elkaar verbindt. Wanneer de ene as draait, wordt deze beweging via het kruisgewricht overgebracht naar de andere as, zelfs als beide assen niet perfect uitgelijnd zijn. Het kruisgewricht kan bewegen in twee richtingen tegelijk, waardoor hoekafwijkingen tot ongeveer 25 graden mogelijk zijn.
Het geniale van dit systeem zit in de eenvoud. De kruisvormige pin zit vast in lagers die vrij kunnen draaien in beide vorken. Wanneer er een hoekafwijking is tussen de assen, compenseert het kruisgewricht dit door zijn eigen positie aan te passen. Hierdoor blijft de krachtoverbrenging intact, ook wanneer vrachtwagens over oneffenheden rijden of wanneer de ophanging beweegt onder zware belasting.
Dit werkingsprincipe maakt cardankoppelingen onmisbaar voor commerciële voertuigen en machines. Zonder deze flexibiliteit zou elke hobbel of terreinverandering leiden tot beschadiging van de aandrijflijn. De koppeling absorbeert deze bewegingen en houdt de krachtstroom gaande van motor naar wielen of hydraulische pompen.
Welke soorten cardankoppelingen bestaan er?
Universele koppelingen zijn de meest voorkomende vorm en bestaan uit twee vorken verbonden door een kruisgewricht. Deze vind je vooral in vrachtwagens, trekkers en zware machines. Ze zijn robuust, relatief goedkoop en kunnen grote krachten overdragen, maar hebben als nadeel dat ze bij grote hoeken lichte snelheidsvariaties veroorzaken.
Homokinetische koppelingen werken anders en houden de snelheid constant, ongeacht de hoek. Deze complexere systemen gebruik je vooral bij machines waar precisie belangrijk is. Ze bestaan uit kogellagers in een kooi die de beweging gelijkmatig verdelen.
Voor zware industriële toepassingen bestaan er ook speciale ontwerpen met gesloten lagers en onderhoudsvrije constructies. Deze kunnen extreme belastingen aan en zijn ontworpen voor continue werking in staalfabrieken, papierfabrieken, mijnbouw en andere zware industrieën waar stilstand kostbaar is.
Waar vind je cardankoppelingen in trucks en machines?
In een vrachtwagen zit de hoofdcardankoppeling in de aandrijfas die van de versnellingsbak naar het achterdifferentieel loopt. Deze lange as heeft vaak meerdere koppelingen: één bij de versnellingsbak, één bij het differentieel, en meestal een tussenkoppeling vanwege de lengte van de truck.
Bij bouwmachines en tractors vind je cardankoppelingen in de aandrijflijnen naar alle aangedreven assen en naar hydraulische pompen. Deze moeten vaak extreme hoeken aankunnen vanwege de ruwe werkomstandigheden en variabele belastingen.
Industriële machines hebben cardankoppelingen tussen motoren en pompen, compressoren of andere apparatuur. Deze systemen draaien vaak continu en moeten bestand zijn tegen trillingen en misalignment door thermische uitzetting of funderingszetting.
Hoe herken je een kapotte cardankoppeling?
Het meest kenmerkende geluid van een defecte cardankoppeling is een klikgeluid tijdens belasting, vooral bij het wegrijden of bij het draaien onder belasting. Dit geluid wordt veroorzaakt door versleten lagers in het kruisgewricht die speling hebben gekregen.
Trillingen tijdens bedrijf, vooral bij hogere toerentallen, wijzen ook op problemen met cardankoppelingen. Je voelt deze trillingen meestal door de cabine of door de machine. Ze worden erger naarmate het toerental toeneemt en kunnen gepaard gaan met een bonkend geluid.
Andere waarschuwingssignalen zijn scheurende geluiden bij het accelereren, vooral onder belasting, en zichtbare schade aan de beschermhoezen rond de koppelingen. Als deze hoezen gescheurd zijn, kan vuil en vocht binnendringen en de lagers beschadigen. Regelmatige controle van deze hoezen kan veel problemen voorkomen.
Hoe onderhoud je cardankoppelingen goed?
Het belangrijkste onderhoud aan cardankoppelingen is het controleren van de beschermhoezen en zorgen voor adequate smering. Inspecteer de rubberen hoezen rond elke koppeling regelmatig op scheuren, gaten of andere beschadigingen. Vervang beschadigde hoezen onmiddellijk om waterschade te voorkomen.
Smering is cruciaal voor de levensduur van cardankoppelingen in zware toepassingen. Moderne systemen hebben vaak gesloten lagers die onderhoudsvrij zijn, maar machines en oudere trucks hebben regelmatige smering nodig. Gebruik altijd het door de fabrikant aanbevolen smeermiddel en volg de voorgeschreven intervallen.
Preventieve maatregelen maken een groot verschil. Vermijd extreme hoeken onder volledige belasting waar mogelijk. Let op uitlijning van de aandrijflijn bij onderhoud en reparaties. Bij de eerste tekenen van problemen, zoals ongewone geluiden, laat je de koppelingen direct controleren.
Voor professionele toepassingen waar stilstand kostbaar is, kun je terecht bij gespecialiseerde leveranciers die snelle reparatie en vervanging bieden. Wij bij CSN Aandrijfassen begrijpen hoe belangrijk betrouwbare aandrijfcomponenten zijn voor je bedrijfsvoering en staan klaar om je te helpen met hoogwaardige cardankoppelingen en vakkundige service. Voor vragen of advies kun je altijd contact met ons opnemen.
Veelgestelde vragen
Hoe lang gaan cardankoppelingen gemiddeld mee en wanneer moet ik ze vervangen?
In trucks en machines gaan cardankoppelingen meestal 150.000 tot 300.000 kilometer mee, afhankelijk van belasting en onderhoud. Bij zware industriële toepassingen kan dit variëren. Vervang ze bij de eerste tekenen van slijtage zoals klikgeluiden of trillingen, want wachten kan leiden tot plotse uitval en dure vervolgschade aan versnellingsbak of differentieel.
Kan ik met een kapotte cardankoppeling nog veilig rijden of werken?
Werken met een defecte cardankoppeling is gevaarlijk en niet aan te raden. Een kapotte koppeling kan plotseling volledig falen, waardoor je geen kracht meer hebt op de wielen of werktuigen. Dit kan leiden tot gevaarlijke situaties, vooral bij zwaar transport of tijdens kritieke werkzaamheden.
Wat kost het vervangen van cardankoppelingen en kan ik dit zelf doen?
Vervanging kost meestal €300-1500 per koppeling voor trucks en machines, afhankelijk van het type voertuig en de locatie. Zelf doen is mogelijk voor ervaren monteurs met de juiste gereedschappen, maar voor de meeste bedrijven is professionele montage aan te raden vanwege de complexiteit en veiligheidsrisico's.
Waarom maken cardankoppelingen meer geluid in de winter?
Koude temperaturen maken het vet in de koppelingen dikker en minder soepel, waardoor versleten lagers meer geluid maken. Ook krimpt rubber bij kou, waardoor kleine scheurtjes in beschermhoezen groter worden en meer vuil binnendringt. Warm machines goed op voordat je gaat werken en gebruik wintergeschikt smeermiddel.
Hoe voorkom ik vroegtijdige slijtage van mijn cardankoppelingen?
Vermijd extreme hoeken onder volledige belasting, rij voorzichtig over hobbels en kuilen, en controleer regelmatig de beschermhoezen. Zorg voor juiste uitlijning van de aandrijflijn en gebruik alleen vierwielaandrijving wanneer echt nodig. Regelmatig onderhoud volgens schema is essentieel.
Is er verschil in kwaliteit tussen originele en aftermarket cardankoppelingen?
Originele onderdelen bieden meestal de beste pasvorm en duurzaamheid voor trucks en machines, maar kwalitatieve aftermarket merken kunnen vergelijkbare prestaties leveren tegen lagere kosten. Vermijd extreem goedkope koppelingen, want deze gaan vaak veel korter mee en kunnen leiden tot onverwachte uitval tijdens kritieke werkzaamheden.
Kunnen cardankoppelingen worden gerepareerd of moeten ze altijd vervangen worden?
Cardankoppelingen kunnen vaak worden gereviseerd door gespecialiseerde bedrijven, vooral bij industriële toepassingen en trucks. Voor kostbare machines is revisie meestal kosteneffectiever dan vervanging. Bij standaard trucks is volledige vervanging vaak betrouwbaarder en sneller, wat belangrijk is voor minimale stilstand.
